BIM-Explorer
Der BIM-Explorer ist ein leistungsstarkes Werkzeug, mit dem Sie Gebäudedaten in 3D anzeigen, filtern und analysieren können. Building Information Modeling (BIM) ist eine digitale Methode zur Planung, Ausführung und Verwaltung von Bauprojekten. Dabei wird ein virtuelles Modell eines Gebäudes erstellt, das detaillierte Informationen zu dessen Geometrie, Materialien, Konstruktionselementen und Lebenszyklus enthält.
Um das Werkzeug verwenden zu können, muss mindestens ein Gebäude-Szenen-Layer in der Karte enthalten sein. Das Werkzeug ist nur in der 3D-Ansicht verfügbar.
Filterfunktionen
Der BIM-Explorer bietet verschiedene Möglichkeiten, die Gebäudedaten zu filtern und gezielt anzuzeigen:
Stockwerke ausblenden

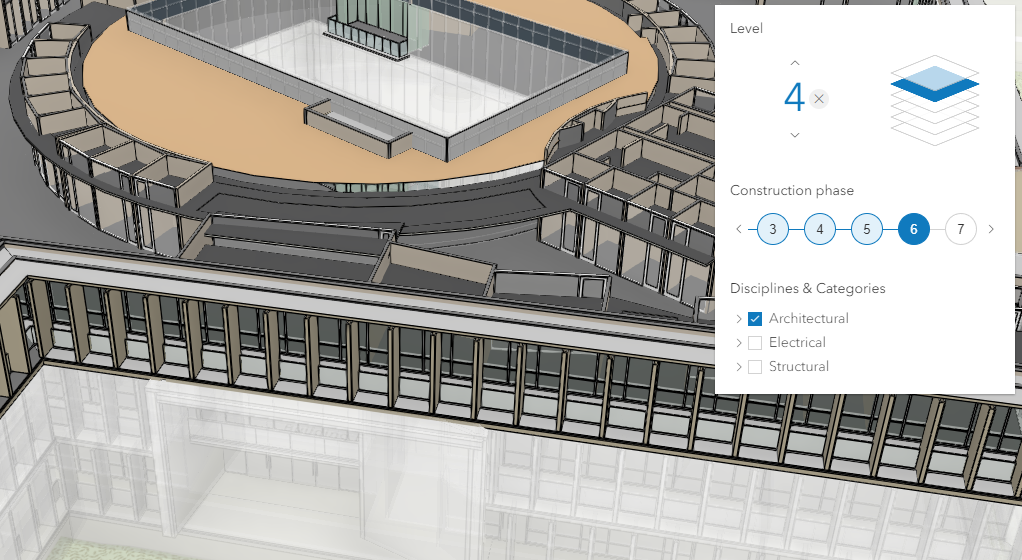

Im oberen Bereich des Werkzeugs können Sie eine einzelne Etage des Gebäudes anwählen, entweder über die Pfeilsymbole oder durch Auswahl über das Etagen-Steuerelement. Das aktuelle angewählte Stockwerk wird im linken Bereich angezeigt. In der Kartenansicht wird dann ausschließlich das angewählte Stockwerk angezeigt. Darüber liegende Etagen werden ausgeblendet, um Einblick in die Räume zu erhalten. Darunter liegende Etagen werden transparent dargestellt. Mit x können Sie die Auswahl zurücksetzen.
Darstellung nach Bauphasen
Insofern in den 3D-Gebäudedaten nach BIM der Lebenszyklus hinterlegt ist, können die Gebäudeteile nach ihrer Bauphase gefiltert dargestellt werden.
Filtern nach Gewerk
BIM-Daten sind üblicherweise in verschiedene Untergruppenthemen aufgeteilt, die sich mithilfe des BIM-Explorers einzeln ein- und ausblenden lassen:
- Architektur
- Tragwerk
- Elektrik
- Sanitär
- Heizung & Lüftung
